产品设计公司谈服务流程
作者：网络整理 发布时间：2017-05-23 16:31:03 阅读：74
产品设计公司：为肯设计公司分享，从产品分类、模块功能和业务流程,了解支付产品服务设计
设计流程概述
无论是虚拟产品设计，还是实体产品设计，从设计流程及设计方法上都大同小异，都需要从产品分类、模块功能和业务流程进行研究，今天就给大家讲讲支付产品设计服务流程。
支付产品模块是按照支付场景来为业务方提供支付服务。这个模块一般位于支付网关之后，支付渠道之前。 它根据支付能力将不同的支付渠道封装成统一的接口，通过支付网关来对外提供服务。所以，从微服务的角度，支付产品本身也是一个代理模式的微服务，它透过支付网关响应业务方请求， 进行一些统一处理后，分发到不同的支付渠道去执行，最后将执行结果做处理后，通过支付网关再回传给业务方。

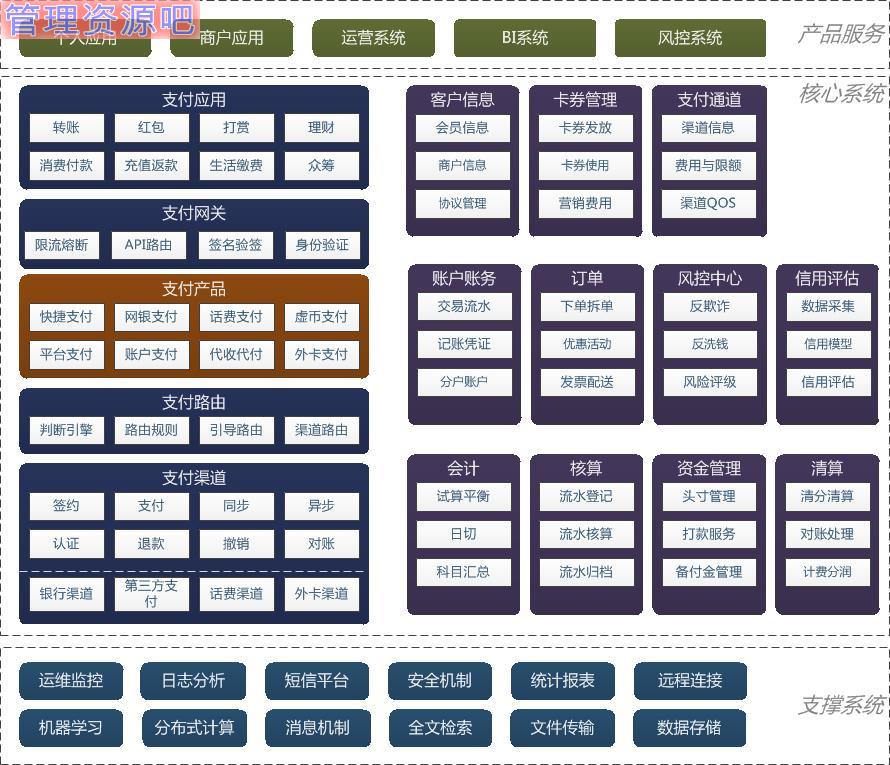

支付产品在支付系统参考架构图中的位置如下图所示：

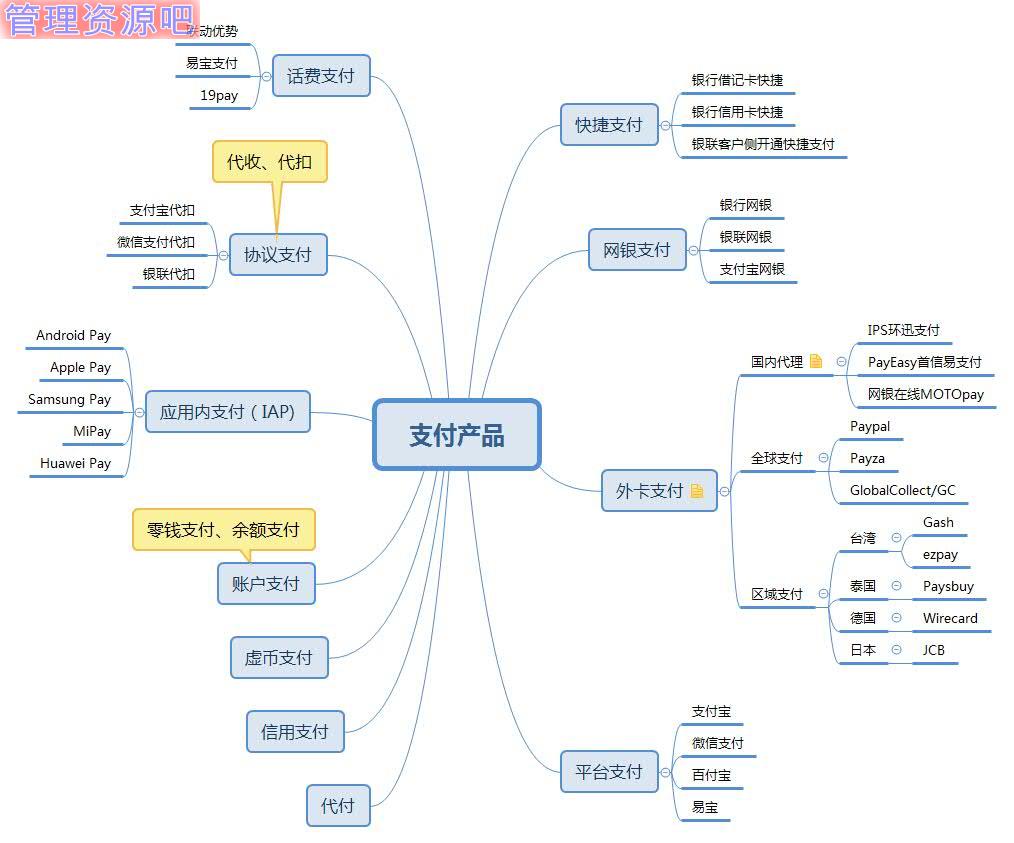

产品分类
在不同的公司由于接入渠道和应用的差异，对支付产品分类略有不同。综合支付场景和流程，支付产品可以分为如下几类：
支付产品是由支付系统对支付渠道进行封装而对业务方提供的支付能力。整体上来说，可以提供如下支付产品：
1. 快捷支付
用户在完成绑卡之后，在支付的时候，不需要再输入卡或者身份信息，仅需要输入支付密码就可以完成支付。对于小额度的支付，甚至可以开通小额免密，直接完成支付。 这种支付方式不会打断用户的体验，是目前主要的在线支付方式。一般快捷支付产品是通过封装银行或者第三方支付平台提供的快捷支付接口或者代付接口来实现的。
2. 网银支付
用户在支付的时候，需要跳转到银行网银页面来完成支付。在网银页面，需要输入用户的卡号和身份信息。这种支付方式会中断用户当前的体验，一般仅用于PC Web上的支付。 网银支付是封装银行提供的网银支付来实现。
3. 协议支付
协议支付也称代收或者代扣，代收指渠道授权商户可以从用户的银行账户中扣款，一般用于定期扣款，不用于日常消费。比如水电煤气、有线电视费。协议支付是通过封装银行、第三方支付提供的代扣或者快捷接口来实现。
4. 平台支付
使用微信、支付宝等第三方支付平台来完成支付。使用时，一般需要用户预先安装支付平台系统（手机上），注册并登录到第三方支付平台，并且已经在该平台上完成绑卡等操作。 由于微信、支付宝已经被大量使用，用户也产生对这些平台的信任，平台支付往往是电商公司的主要支付方式。
5. 外卡支付
对于由海外支付的需求，还需要提供外卡支付支持。 国内不少支付渠道都能支持外卡支付，如支付宝全球购等。直接对接Paypal，也是目前用的最多的外卡支付渠道。 关于外卡支付，以后会有专文介绍。
每一种支付方式的详细功能将在后续的各个章节中介绍。 这里先简要介绍支付产品模块的通用功能。

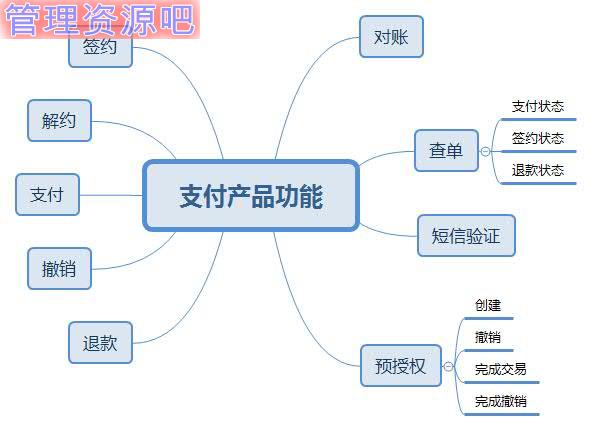

模块功能
支出产品根据其支付能力，对外提供不同的功能。整体上来说，一般支付产品需要提供如下接口：
1. 签约和解约
在快捷支付、代扣等产品中，用户在使用前，需要先完成签约。签约可以在渠道侧进行，一般第三方支付采用这种方式，当电商需要接入时，让第三方给授权。 银行和银联的签约一般是在电商侧进行， 电商侧负责收集用户的信息，调用银行和银联的接口进行签约。签约后，后续的支付行为就使用签约号来进行，无需再输入个人信息。 和签约相对应，解约则是取消签约关系。
2. 支付
支付是少不了的操作。 不同产品中支付行为不一样。快捷支付是在电商服务器上发起，请求渠道进行支付；网银支付则是跳转到银行支付网关上进行; 而账户支付、虚币支付，则是在本地进行的。
3. 撤销和退款
有些渠道区分撤销和退款，比如银联、农行等，撤销指取消当天在渠道侧未结算的交易； 而退款仅针对已经结算的交易。有些渠道则不作区分。
4. 查询签约状态
对于需要签约的交易，可以通过这个接口来查询签约状态。
5. 查询订单状态
通过这个接口来查询支付清单状态以及退款的订单状态。

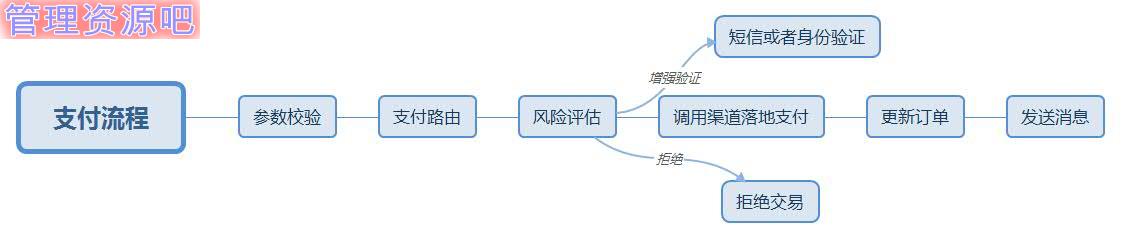

业务流程
上述操作，除了对账、查单外，每个操作实现的主流程，一般会包括参数校验，支付路由，生成订单，风险评估，调用渠道服务，更新订单和发送消息这7步，对于一些比较复杂的服务，还会涉及到异步同通知处理的步骤。
1. 执行参数校验
所有的支付操作，都需要对输入执行参数校验，避免接口受到攻击。
验证签名。签名也是为了防止支付接口被伪造。 一般签名是使用分发给商户的key来对输入参数拼接成的字符串做MD5 Hash或者RSA加密，然后作为一个参数随其他参数一起提交到服务器端。如支付网关设计所介绍，签名验证也可以在网关中统一完成。
2. 根据支付路由寻找合适的支付服务
根据用户选择的支付方式确定用来完成该操作的合适的支付渠道。用户指定的支付方式不一定是最终的执行支付的渠道。比如用户选择通过工行信用卡来执行支付，但是我们没有实现和工行的对接，而是可以通过第三方支付，比如支付宝、微信支付、易宝支付，或者银联来完成。那如何选择合适的支付渠道，就通过支付路由来实现。支付路由会综合考虑收费、渠道的可用性等因素来选择最优方案。
3. 评估交易风险
检查本次交易是否有风险。风控接口返回三种结果：阻断交易、增强验证和放行交易。
放行交易，即本次交易是安全的，可以继续往下走。
4. 生成交易订单
将订单信息持久化到数据库中。当访问压力大的时候，数据库写入会成为一个瓶颈。
5. 调用支付渠道提供的服务
所有的支付服务都需要第三方通道来完成执行。一般银行渠道的调用比较简单，可以直接返回结果。一些第三方支付，支付宝，微信支付等，会通过异步接口来告知支付结果。
如上述流程，其中涉及到调用远程接口，其延迟不可控。如果调用方一直阻塞等待，很容易超时。引入异步通知机制，可以让调用方在主线程中尽快返回，通过异步线程来得到支付结果。对于通过异步来获取支付结果的渠道接口，也需要对应的在异步通知中将结果返回给调用方。 异步通知需要调用方提供一个回调地址，一般以http或者https的方式。这就有技术风险，如果调用失败，还需要重试。而重试不能过于频繁，需要逐步拉大每一次重试的时间间隔。 在异步处理程序中，订单根据处理结果变更状态后，也要发消息通知相关系统。
以上是关于支付产品设计的主流程。 后续分享将详细介绍每个支付产品的设计。
